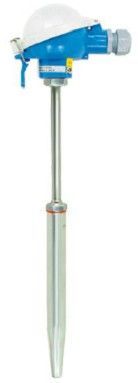

超臨界電站用熱電偶,WRNK2-331
產品概述
WRNK2-331是一種專為超臨界電站設計的雙支鎧裝熱電偶，適用于高溫高壓工況下的精確溫度測量。該產品采用裝配式結構設計，方便現場安裝與維護，能夠直接測量液體、蒸汽、氣體介質及固體表面溫度，測溫范圍覆蓋0℃至1200℃。其核心特點在于適應超臨界機組高達40MPa的工作壓力環境，主蒸汽溫度可穩定測量至610℃，滿足現代火力發電機組對效率提升和環保監測的雙重需求。510
結構與材料特性
該熱電偶采用N型雙支熱電偶結構，保護管選用1Cr18Ni9Ti不銹鋼材質，標準直徑為20mm（可定制其他特殊材質），具備優異的耐腐蝕性與高溫強度。產品采用活動法蘭連接方式，配備防水式接線盒設計，確保在惡劣工業環境中長期穩定運行。鎧裝部分通過絕緣氧化鎂填充和多次拉制工藝形成整體，兼具柔韌性與機械強度，支持復雜場合的彎曲安裝需求。41112
技術性能優勢
WRNK2-331的熱響應時間快，能快速捕捉溫度變化，其測量精度符合工業級要求。雙支獨立測溫回路設計可同步監測關鍵點溫度或互為備份，提升系統可靠性。產品特別針對超臨界機組的高流速蒸汽環境（≤100m/s）優化，通過強化保護管抗沖刷性能延長使用壽命。常溫絕緣電阻值滿足≥100MΩ的標準，確保信號傳輸穩定性。2513
應用場景與定制服務
主要應用于超臨界燃煤機組的蒸汽管道、再熱器、汽輪機等部位的溫度監控，兼容石化、冶金等領域的高溫測量需求。用戶可根據實際工況需求定制插入深度（標準長度50-150mm，特殊長度可協商）和保護管材質，如選用GH3030高溫合金應對極端溫度場景。產品支持與顯示儀表、控制系統直接配套使用，為工藝優化提供實時數據支持。1618
安裝與維護要點
建議采用垂直或傾斜（≤45°）安裝方式，逆介質流向插入以減小磨損。安裝時需注意加固裸露部分的支撐結構，避免振動導致接線盒損壞。訂貨時需明確總長、插深等參數，制造商將據此進行定制化加工。對于特殊測量環境（如強腐蝕、高磨損），可提供表面堆焊耐磨層等增強型設計方案。101224
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
