方形電感式接近開關GN-0424NA
方形電感式接近開關GN-0424NA的產品概述
方形電感式接近開關GN-0424NA是一款基于電磁感應原理設計的非接觸式位置檢測設備，采用緊湊的方形結構（26×12×40mm），特別適合空間受限或需要特定安裝方向的工業場景。該產品通過內部LC振蕩電路產生交變磁場，當金屬物體進入4mm感應范圍時，渦流效應會引起頻率變化并觸發開關信號，實現對金屬目標物的可靠檢測，檢測物體推薦使用18×18×1mm鐵質標準塊。工作電壓覆蓋6-36V直流寬范圍，輸出形式為NPN三線制常開型，響應頻率達150Hz，能在-25℃至70℃環境中穩定工作。1611
技術特點與優勢
該產品采用無機械接觸的檢測方式，避免了傳統行程開關的物理磨損問題，具有使用壽命長的特點。方形外殼設計不僅便于在設備上集成安裝，還能有效抵御工業環境中常見的灰塵、油污等干擾。其交變磁場檢測原理確保了對鐵質金屬的高靈敏度，且不受目標物表面顏色、光澤度的影響。內置工作狀態指示燈（檢測到物體時紅色LED亮起）提供直觀的現場反饋，100mm標準引線長度便于布線連接。產品對振動、潮濕等惡劣條件有較好的適應性，能夠滿足自動化產線的連續性作業需求。1719
典型應用場景
GN-0424NA適用于需要精準位置檢測的工業自動化場景，包括機床加工中心的刀具限位控制、自動化裝配線的工件到位確認、包裝機械的物料計數等。在汽車制造領域可用于檢測零部件的裝配位置；在物流輸送系統中能實現托盤定位；亦可作為電梯平層控制的輔助檢測元件。其非接觸式特性使其特別適合高速運動物體（如傳送帶上的金屬件）的狀態監測，相較機械開關可顯著提升系統響應速度和可靠性。產品結構設計考慮了安裝維護的便捷性，支持表面安裝或嵌入式安裝方式。2610
使用注意事項
使用時需確保檢測面與金屬物體保持平行以獲得最佳感應效果，安裝時應避開強電磁干擾源。對于不同金屬材質（如不銹鋼、銅等），實際檢測距離可能存在差異，建議通過實際測試確定最終安裝位置。接線時需嚴格區分NPN型輸出的三線制接線方式（棕色接正極、藍色接負極、黑色為信號線），負載電流不超過200mA。定期清潔感應面可維持穩定的檢測性能，長期不使用時建議存放在干燥環境中。162526

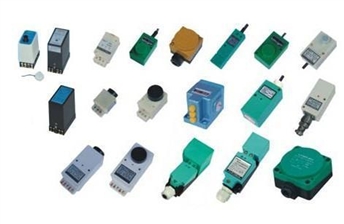

方形電感式接近開關
PS12-4DN, PS12-4DN2, PS12-4DP, PS12-4DP2, PS12-4DO, PS12-4DC, PS12-4AO, PS12-4AC,PSN25-5DN, PSN25-5DN2, PSN25-5DN3, PSN25-5DP, PSN25-5DP2,PSN25-5DP3 PSN25-5DO, PSN25-5DC, PSN25-5AO, PSN25-5AC, PSN30-10DN, PSN30-10DN2 PSN30-10DN3, PSN30-10DP, PSN30-10DP2, PSN30-10DP3, PSN30-10DO, PSN30-10DC PSN30-10AO, PSN30-10AC, PSN30-15DN, PSN30-15DN2, PSN30-15DN3, PSN30-15DP PSN30-15DP2, PSN30-15DP3, PSN30-15DO, PSN30-15DC, PSN30-15AO, PSN30-15AC
PSN40-20DN, PSN40-20DN2, PSN40-20DN3, PSN40-20DP, PSN40-20DP2,PSN40-20DP3 PSN40-20DO, PSN40-20DC, PSN40-20AO, PSN40-20AC, GKB-M0524NA, GKB-M0524NB, GKB-M0524PA, GKB-M0524PB, GKB-M0524D1, GKB-M0524D2, TL-W5E1, TL-W5E2, TL-W5F1, TL-W5F2, TL-W5D1, TL-W5D2, TL-W5A1, TL-W5A2, TL-W7E1, TL-W7E2, TL-W7F1, TL-W7F2, TL-W7D1, TL-W7D2, TL-W7A1, TL-W7A2, HJ-3050A, HJ-3050B, HJ-3050AB, HJ-3050C, HJ-3050D, HJ-3050CD, HJ-3050A, HJ-3050BL
HJ-2050A, HJ-2050B, HJ-2050AB, GN-0224NA, GN-0224NB, GN-0224PA, GN-0224PB
GN-0224LA, GN-0224LB, GN-0222KA, GN-0222KB, GN-0424NA, GN-0424NB, GN-0424PA GN-0424PB, GN-0424LA, GN-0424L GN-0422KA, GN-0422KB, ST-3NK-F, ST-3NH-F, ST-4NKH-F, ST-3PK-F, ST-3PH-F, ST-4PKH-F, ST-2K-F, ST-2H-F, ST-2K-G, ST-2H-G JKD-1(正), JKD-1(負),HY-3010A, HY-3010B, HY-3010AB, HY-3010C,HY-3010D HY-3010CD, HY-3010AL, HY-3010BL, HY-2010A, HY-2010B, HY-3015A, HY-3015B HY-3015AB, HY-3015C, HY-3015D, HY-3015CD, HY-3015AL, HY-3015BL, HY-2015A HY-2015B, HY-2015AB, HM-2040AB, HY-3020A, HY-3020B, HY-3020AB, HY-3020C
HY-3020D, HY-3020CD, HY-3020AL, HY-3020BL, HY-2020A, HY-2020B, HY-2020AB HE-2025AB, HY-3030A, HY-3030B, HY-3030AB, HY-3030C, HY-3030D, HY-3030CD HY-3030AL,HY-3030BL,HY-2030A, HY-2030B, HY-2030AB, HD-2020AB,HD-3020A HD-3020B, HD-3020C, HD-3020D, HD-3020AL, HD-3020BL, HD-2020A, HD-2020B
HE-3025A, HE-3025B, HE-3025C, HE-3025D, HE-3025AL, HE-3025BL, HE-2025A HE-2025B, HM-3040A, HM-3040B, HM-3040C, HM-3040D, HM-3040AL HM-3040BL HM-2040A, HM-2040B, LJ2-15/221, LJ2-15G/221, LJ2L-15-4/121, LJ2L-15G-4/121
LJ2-20/221, LJ2-20G/221, LJ2L-20-4/121, LJ2L-20G-4/121, LJ1A-24, LJ1A-24B LJ1A-220, LJ1A-220B, WJK-II(綠殼), WJK-II2(綠殼), WJK2-II(白殼) , WJK2-II2(白殼)
JWK-D5P, JWK-D5P2, JWK-A5P, JWK-A5P2, JWK-D10P, JWK-D10P2, JWK-A10P JWK-A10P2, JWK220-A(D)10J電壓型, JWK220-A(D)10JK觸點型, GS-M1522KCT LJG8D-15/J2H1, JWKL12-A, JWKL12-B, LXJ0-1A(NO+NC), LXJ0-2D(NO+NC),
SQS19-Z4N, SQS19-Z4N2, LJ1-24, LJ1-24B, LXU1-115G, LXU1-115G2
輸出模式：
直流三線制：
PS12-4DN、NPN常開
PS12-4DN2、NPN常閉
PS12-4DP、PNP常開
PS12-4DP2、PNP常閉
直流二線制：
PS12-4DO、二線常開
PS12-4DC、二線常閉
交流二線制：
PS12-4AO、交流常開
PS12-4AC、交流常閉
代替限位開關等接觸式檢測方式。具有體積小，靈敏度高，頻率響應快，重復定位精度高，瞬變過程短，輸出功率大，急電特性好，工作穩定可靠，使用壽命長等優點。
|
