模擬，霍爾式接近開關NJK-5001B 供應
產品概述

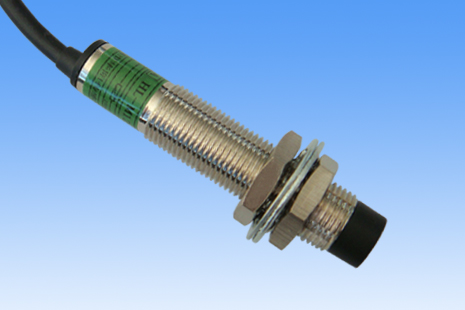

NJK-5001B霍爾式接近開關是一種基于霍爾效應原理設計的高精度非接觸式傳感器，采用直流6-36V寬電壓設計，適用于工業自動化控制場景。該產品采用M8圓柱形金屬外殼，具有PNP三線常閉輸出形式，檢測距離為10mm±10%，可穩定感知磁性物體的接近或遠離動作。其無機械觸點設計避免了傳統開關的磨損問題，特別適合需要長期穩定工作的環境。91422
技術特點
該產品采用全極性磁感應設計，無需區分磁極方向即可觸發，簡化了安裝調試流程。內部采用環氧樹脂一體化封裝工藝，具備良好的防塵、防油和抗振動性能，可在-25℃至85℃環境下穩定工作。300mA的輸出電流能力可直接驅動小型繼電器或PLC輸入模塊，響應時間小于1ms，能滿足高速檢測需求。產品提供±10%的檢測距離公差帶，確保批次一致性，并配有工作狀態LED指示燈便于現場調試。6717
應用領域
NJK-5001B廣泛應用于自動門禁系統、包裝機械定位、流水線計數等場景。在機床設備中可用于刀具位置檢測，紡織機械中實現紗線張力控制，也可安裝于AGV小車進行軌道磁條導航。其10mm的檢測距離適合中短程位置監測，常閉型輸出特性特別適用于安全聯鎖保護系統。配套提供的釹鐵硼磁鐵可靈活調整觸發靈敏度，滿足不同材質的金屬物體檢測需求。31326
使用說明
安裝時需確保傳感器軸向與磁體運動方向保持垂直，建議保留0.8mm以上的緩沖間隙以避免機械碰撞。三線制接線方式中，棕色線接電源正極，藍色線接負極，黑色線為信號輸出端。工作時紅色LED指示燈亮起表示檢測到磁場，熄滅則為常態。注意避免強電磁干擾源近距離安裝，磁性物質的累積可能影響檢測精度，建議定期清潔感應面。182428
產品優勢
相比傳統機械開關，該霍爾開關具有200萬次以上的電氣壽命，防水防油結構設計適應各類工業環境。緊湊的M8尺寸節省安裝空間，銅制外殼提供良好的散熱性和機械強度。無需接觸的工作方式顯著降低維護成本，磁感應原理使其對灰塵、油污等非導磁污染物具有天然抗性。配套提供多種電纜長度選項，支持客戶定制化需求。1515
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作�；魻栭_關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
|
