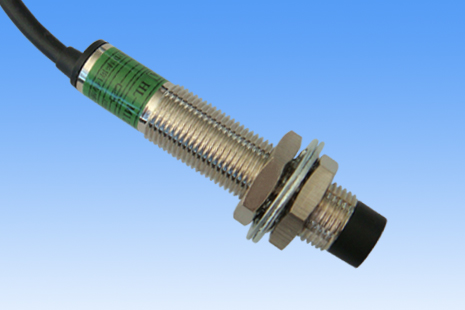

模擬，霍爾式接近開關NJK-8002AB 廠家
產品概述
NJK-8002AB霍爾式接近開關是一款基于霍爾效應原理設計的非接觸式磁性感應器件，適用于工業自動化控制中的位置檢測與狀態監測。該產品采用直流三線制設計，支持PNP型輸出，具備常開（NO）和常閉（NC）雙路信號輸出功能，可靈活適配不同控制系統需求。其核心部件采用霍爾元件，通過感應磁性物體的接近或遠離實現穩定信號切換，無需物理接觸，有效避免機械磨損問題。產品外殼通常為金屬材質，內部電路經過優化處理，確保在復雜電磁環境中仍能保持可靠性能。21421
技術特點
NJK-8002AB的工作電壓范圍為DC12-24V，兼容6-36V寬電壓輸入，適應多種工業場景的電源配置。檢測距離為10mm±10%，標準檢測物體為Φ12×2mm磁鐵，響應頻率可達1kHz，能滿足高速運動物體的檢測需求。產品內置浪涌吸收和逆極性保護電路，具備較強的抗干擾能力，可在-30℃至+65℃溫度范圍內穩定工作，防護結構設計使其能適應粉塵、油污等惡劣環境。獨特的雙路輸出設計（NO+NC）為用戶提供更多控制邏輯選擇，同時配備狀態指示燈便于現場調試。41425
應用場景
該產品廣泛應用于自動化生產線、包裝機械、紡織設備等領域的定位檢測、速度監控和計數功能。在電梯平層控制、車輛限位保護、旋轉機械轉速測量等場景中表現優異，特別適合需要長期免維護的工況。其磁性觸發方式可有效識別金屬部件的位置狀態，配合PLC或單片機系統可實現精準的自動化控制。安裝方式支持屏蔽式和非屏蔽式兩種，M12標準螺紋結構便于快速部署，電纜出線方向可根據實際需求定制。132127
產品優勢
NJK-8002AB霍爾接近開關采用全極性感應設計，對磁鐵極性無特殊要求，簡化了現場安裝流程。相比傳統機械開關，其無觸點特性可達到百萬次以上的操作壽命，輸出信號無抖動且重復定位精度高。緊湊的圓柱形結構（典型尺寸為M12×25mm）適合空間受限的安裝環境，產品經過嚴格的老化測試，確保批次間性能一致性。用戶可根據實際需求選擇不同電纜長度或插頭連接方式，配套磁鋼采用釹鐵硼材質以增強磁場強度。172129
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作。霍爾開關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
|
