拉繩開關JSB-KPP 廠家
產品概述
JSB-KPP拉繩開關是一種專為工業輸送系統設計的安全保護裝置，廣泛應用于皮帶輸送機、斗式提升機、起重機等設備中。該產品采用高強度鑄鋁外殼，具有防塵、防水及耐腐蝕特性，適用于各種惡劣環境。其核心功能是在緊急情況下通過拉動鋼絲繩觸發停機信號，有效保護人身安全和設備完整性。設計上支持雙向觸動，可靈活安裝于輸送機中間或兩端，并提供手動或自動復位選項，滿足不同場景需求。125
技術特點
JSB-KPP系列采用雙向機械觸發結構，內部配置高精度凸輪和微動開關，確保動作靈敏可靠。開關觸點采用自清潔設計，額定負載為16A/250V AC，具備常開常閉雙路輸出。外殼防護等級達IP65，可抵抗風雨侵蝕，并配備雙導線孔設計以簡化安裝流程。鋼絲繩最大跨度支持水平40米或傾斜30米，每3米設有托環支撐以保持張力穩定。產品還支持RS-485通訊接口選配，便于遠程監控和系統集成。91519
應用場景
本產品適用于煤炭、冶金、電力、港口等行業的物料輸送系統，如常規皮帶機、梭式輸送機及堆取料設備。當發生皮帶跑偏、物料堵塞或機械故障時，現場人員可沿線任意位置拉動鋼絲繩，快速切斷運行電路實現緊急停機。其模塊化設計允許直接安裝于輸送機縱梁頂部或側面，同時醒目的外觀設計便于識別工作狀態。此外，產品附贈鋼絲繩、繩夾等配件，顯著提升部署效率。61217
產品優勢
JSB-KPP拉繩開關以結構緊湊、維護便捷著稱。整體式蓋板設計無需拆卸即可完成接線調整，鋁合金殼體減輕重量的同時保證強度。特殊表面處理工藝延長了戶外使用壽命，而通用安裝支架兼容多種輸送機框架。相比同類產品，其雙觸點冗余設計提高了信號傳輸可靠性，且支持定制化通訊功能擴展，助力用戶實現智能化運維管理。111321
English Version
Product Overview
The JSB-KPP pull rope switch is a safety device designed for industrial conveyor systems, including belt conveyors, bucket elevators, and cranes. Featuring a robust cast aluminum housing with dustproof, waterproof, and corrosion-resistant properties, it operates reliably in harsh conditions. The switch activates emergency stop signals by pulling a steel cable, providing instant protection for personnel and equipment. Its bidirectional triggering mechanism allows flexible installation at the middle or ends of conveyors, with optional manual/auto reset modes. 159
Technical Features
This series employs a dual-action mechanical structure with precision cams and micro switches, ensuring rapid response. Self-cleaning contacts support 16A/250V AC loads and dual NO/NC outputs. The IP65-rated enclosure resists environmental damage, while dual cable entry ports simplify wiring. Horizontal span reaches 40 meters (30 meters for inclined setups), with guide rings spaced every 3 meters for tension control. Optional RS-485 communication enables remote monitoring integration. 151921
Applications
Ideal for mining, metallurgy, and port logistics, the switch safeguards equipment like belt conveyors and stackers. Operators can trigger emergency stops from any point along the cable to address misalignment or blockages. Modular design permits top/side mounting on conveyor frames, and high-visibility housings enhance status recognition. Installation kits include pre-assembled cables and clamps for quick deployment. 61217
Key Benefits
Compact and maintenance-friendly, the JSB-KPP features a hinged cover for tool-free adjustments. Lightweight aluminum alloy construction reduces load without compromising durability. Customizable communication options and redundant contact design enhance operational reliability, supporting smart maintenance strategies. Surface treatments extend service life in outdoor environments. 111321
拉繩開關

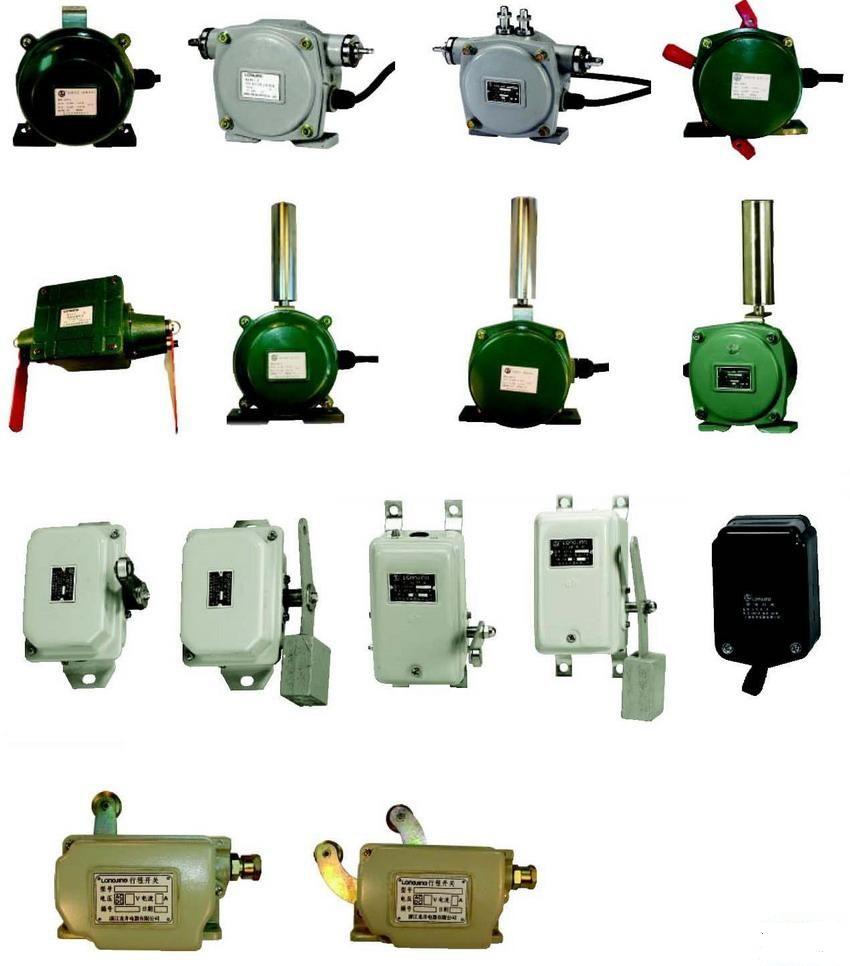

JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
