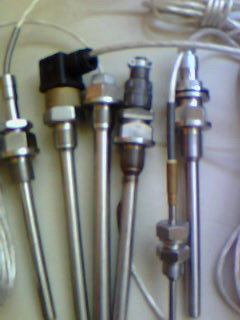

電站測溫用熱電阻WZP-431B 供應
產品概述
WZP-431B裝配式熱電阻是一款專為工業溫度測量設計的高精度傳感器，適用于電站、石油化工、冶金電力等領域的溫度監控需求。該產品采用模塊化裝配結構，能夠靈活測量-200℃至600℃范圍內的液體、氣體介質及固體表面溫度，具有優異的穩定性和可靠性。核心測溫元件選用優質鉑電阻材料，通過精密繞制工藝確保溫度-電阻特性的線性度，為工業過程控制提供準確數據支持。46
技術特點
產品采用全國統一設計的標準化接口，具備優異的互換性與兼容性，方便與各類顯示儀表、記錄儀和控制系統配套使用。感溫元件采用雙層絕緣骨架繞制技術，有效抑制電磁干擾，在15-35℃環境條件下絕緣電阻可達100MΩ以上。獨特的壓簧式固定設計增強了抗震性能，而可分離式保護管結構既延長了使用壽命，又便于維護時快速更換測溫元件。熱響應時間根據型號不同分為10-90秒多檔可選，能適應不同工況的響應速度需求。511
應用領域
WZP-431B廣泛應用于火力發電機組蒸汽管道、鍋爐設備、煙道風道等高溫高壓環境的溫度監測。其保護管采用1Cr18Ni9Ti不銹鋼或0Cr18Ni12Mo2Ti耐腐蝕合金材質，可承受≤10MPa的工作壓力。在石化行業用于反應釜溫度控制，冶金行業用于連鑄軋鋼過程監控，均表現出良好的環境適應性。產品支持固定螺紋、活動法蘭等多種安裝方式，插入深度可按8-10倍管徑的標準靈活定制。113
產品優勢
該熱電阻采用引進的深盲孔加工技術制造保護管，端部無焊縫結構顯著提升了機械強度。雙支元件版本可同步輸出兩組獨立測溫信號，為關鍵設備提供冗余備份。測溫元件與保護管分離的設計理念，使得在不停機情況下即可完成元件檢修或更換，極大降低了維護成本。產品嚴格遵循工業測溫領域的技術規范，在-200~650℃區間內測溫精度可達±(0.15+0.002|t|)℃。328
Product Introduction
The WZP-431B assembled thermal resistance is a precision temperature sensor specifically designed for power plant applications. Its modular construction allows for flexible installation in pipelines, boilers and bearing housings, providing reliable temperature monitoring from -200°C to 600°C with excellent long-term stability. The platinum resistance element ensures high measurement accuracy across the entire range. 429
Key Features
This product features interchangeable standardized connections compatible with most display instruments and control systems. The dual-layer insulated sensing element achieves over 100MΩ insulation resistance at room temperature. Anti-vibration spring-loaded design enhances durability in high vibration environments, while the separable protective tube simplifies maintenance. Multiple response time options (10-90 seconds) accommodate different process requirements. 511
Typical Applications
Ideal for steam turbine systems, thermal power generators and auxiliary equipment temperature measurement. The stainless steel protective tube withstands working pressures up to 10MPa, making it suitable for high-pressure steam pipelines. Also widely used in petrochemical reactors, metallurgical furnaces and other industrial processes requiring precise temperature control. Various mounting configurations including threaded and flanged versions are available. 112
Performance Advantages
Manufactured with advanced deep-hole drilling technology, the seamless protective tube ensures superior mechanical strength. Dual-element version provides redundant temperature signals for critical applications. The unique separable design enables thermometer replacement without system shutdown, significantly reducing maintenance downtime. Precision platinum wire winding technology guarantees measurement accuracy within ±(0.15+0.002|t|)℃ specification. 327
電站測溫用熱電阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程規格
名 稱 分度號 測溫范圍 ℃ 精度等級 允 差Δt
鎳鉻－鎳硅熱電偶 K 0～800 2 ±2.5℃或 ±0.75％t
鎳鉻－銅鎳熱電偶 E 0～600 2 ±2.5℃或 ±0.75％t
鉑熱電阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t為感溫元件實測溫度或實測溫度的值。
□公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
□熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流大不超過5mＡ。
|
