裝配式鉑電阻（采用引進鉑電阻元件）WZP-74S 供應
產品概述
裝配式鉑電阻WZP-74S是一種采用引進鉑電阻元件的高精度溫度傳感器，專為工業溫度測量需求設計。該產品通過鉑絲電阻隨溫度變化的特性實現精準測溫，適用于液體、氣體及固體表面溫度的測量，測溫范圍覆蓋-200℃至500℃。其不銹鋼保護管結構兼具抗腐蝕性與機械強度，可適配復雜工況環境，并提供防濺式或防水式接線盒選擇以滿足不同安裝場景需求。產品支持單支或雙支元件配置，雙支型號可同步輸出兩組電阻信號，便于系統冗余設計或數據比對。1215
技術特性
WZP-74S的核心元件采用高穩定性鉑電阻，在0℃時電阻值R0為100Ω（A級精度±0.06Ω，B級±0.12Ω），溫度偏差控制在±(0.15+0.002|t|)℃范圍內（t為實測溫度值）。產品熱響應時間短，在階躍溫度變化下可快速達到穩定輸出，典型熱響應時間T0.5根據型號不同介于15-90秒。保護管公稱壓力達靜態外壓1.5倍，常溫絕緣電阻不低于100MΩ（測試電壓10-100VDC），工作電流限制在5mA以內以確保長期可靠性。其結構形式靈活，可提供固定螺紋、活動法蘭等多種安裝方式。3617
應用場景
本產品廣泛用于石油化工、電力能源、冶金制造等行業的流程監控系統，可與顯示儀表、記錄儀、PLC等設備配套使用。針對流體介質測量時，建議選擇帶固定螺栓接頭的型號（如WZP-26S系列）以優化流動場干擾；對振動環境或狹小空間，鎧裝感溫元件設計能有效提升抗震性能。典型應用包括反應釜溫度監控、管道蒸汽測溫、設備表面過熱保護等場景。產品通過模塊化設計實現快速更換，維護便捷性顯著。51322
產品優勢
WZP-74S通過優化元件封裝工藝降低溫度滯后效應，測量數據可作為控制系統的重要輸入信號。相較于傳統溫度傳感器，其不銹鋼保護管與感溫元件的匹配設計既保證了響應速度，又延長了在腐蝕性介質中的使用壽命。用戶可根據實際需求選擇不同插深規格（30-2000mm可選），活動法蘭式結構更便于現場調校。產品兼容三線制或四線制引線方式，有效減少線路電阻對測量精度的影響。7924
英文介紹
The WZP-74S assembly-type platinum resistance thermometer utilizes imported platinum sensing elements to deliver reliable temperature measurement in industrial applications. With a measurable range of -200°C to 500°C, this sensor provides stable resistance output proportional to temperature changes, suitable for liquids, gases, and solid surfaces. Its 316 stainless steel sheath ensures corrosion resistance while maintaining mechanical durability under high-pressure conditions. The product offers flexible configuration options including single/double sensing elements, with dual-element versions capable of simultaneous dual-channel output for system redundancy. 121519
Featuring a compact design with multiple installation styles (threaded, flanged, or conical protection tube), the WZP-74S achieves fast thermal response (T0.5<90s) through optimized heat conduction structure. The platinum wire sensing core maintains excellent linearity with accuracy up to ±(0.15+0.002|t|)°C, while the hermetically sealed junction box (IP65/IP67 optional) protects against moisture ingress. Typical applications include process control in chemical reactors, energy pipelines, and manufacturing equipment where consistent temperature monitoring is critical. Customizable insertion lengths and output wiring methods (3-wire/4-wire) allow seamless integration with existing control systems. 2629
裝配式鉑電阻（采用引進鉑電阻元件）
WZP-106S，WZP2-0110，WZP-1212U，WZP-1312U，WZP-2212U，WZP-2312U，WZP-3212U，WZP-3312U，WZP-4212U，WZP-4312U，WZP-6212U,WZP-6312U，WZP-270U，WZP-270S，WZP-26S，WZP-236S，WZP2-236S，WZP-1212A，WZP2-1212A，WZP-1312A，WZP2-1312A，WZP-2212A，WZP2-2212A，WZP-2312A，WZP2-2312A，WZP-3212A，WZP2-3212A，WZP-3312A，WZP2-3312A，WZP-4212A，WZP2-4212A，WZP-4312A，WZP2-4312A，WZP-6212A，WZP2-6212A，WZP-6312A，WZP2-6312A，WZPT-31，WZP-74S，WZP2-74S，WZPK-133S WZPK-134S WZPK-135S WZPK-136S，WZPK-233S，WZPK-234S，
工業用鉑電阻作為溫度測量的變送器，通常用來和顯示、記錄、調節儀表配套。直接測量各種生產過程從-200℃～500℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。本系列裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號，應符合JB/T8622-1997標準。
□結構原理

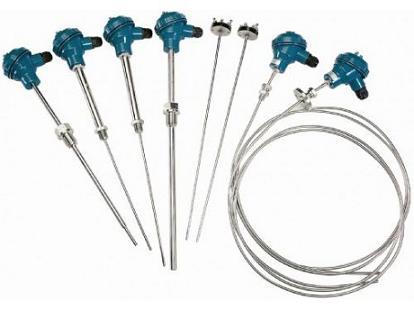

裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。
鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合，裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。
|
