裝配式薄膜鉑熱電阻WZP-003 廠家
產品概述（中英文）
裝配式薄膜鉑熱電阻WZP-003是一種采用先進薄膜工藝技術制造的精密溫度傳感器，適用于工業過程控制中的快速溫度測量需求。該產品通過將鉑薄膜濺射在陶瓷基片上實現微型化設計，具有體積小巧、響應速度快的特點。其測溫范圍覆蓋-50℃至300℃，可精準測量液體、氣體介質及固體表面溫度。不銹鋼保護層確保了良好的機械強度和耐腐蝕性，同時支持二線制或三線制輸出，便于與顯示儀表、控制系統集成。The WZP-003 thin-film platinum RTD is a precision temperature sensor utilizing advanced thin-film technology, designed for rapid temperature measurement in industrial process control. Its compact structure features platinum film sputtered on ceramic substrate, enabling fast response within -50℃ to 300℃ range. The stainless steel protective layer provides mechanical durability and corrosion resistance, supporting 2-wire or 3-wire output for seamless integration with display instruments and control systems.11628
技術特點（中英文）
WZP-003采用激光調阻工藝確保電阻精度，熱響應時間僅需15秒，能快速捕捉溫度變化。陶瓷基片與鉑薄膜的結合賦予產品優異的抗震性和穩定性，在高溫環境下仍能保持可靠性能。其薄片結構設計（厚度不足2mm）特別適合空間受限的安裝場景，如設備表面或狹小腔體測溫。The product employs laser trimming technology to achieve resistance accuracy with 15s thermal response time. The combination of ceramic substrate and platinum film ensures outstanding shock resistance and stability even under high-temperature conditions. With ultra-thin profile (<2mm), it is ideal for confined spaces such as equipment surfaces or narrow cavities.61926
應用領域（中英文）
該產品廣泛應用于石油化工、電力能源、機械制造等行業的溫度監測系統，特別適用于需要快速響應的場景如反應釜溫度監控、管道表面測溫等。其模塊化設計支持多種安裝方式，包括螺栓固定或粘接安裝，適配不同工業環境需求。When integrated with temperature transmitters, it can output standardized 4-20mA or 1-5VDC signals. Widely used in petrochemical, power generation and manufacturing sectors, it excels in applications requiring fast response like reactor temperature monitoring and pipeline surface measurement. Modular design accommodates various installation methods including bolting or adhesive mounting.101218
性能參數（中英文）
產品在0℃時標稱電阻值為100Ω（分度號Pt100），常溫絕緣電阻不低于100MΩ。采用1Cr18Ni9Ti不銹鋼外殼，可承受一定機械沖擊和介質腐蝕。最小置入深度建議不小于保護管直徑的15倍，以確保測量準確性。電氣連接部分采用耐高溫導線，長期工作穩定性良好。Nominal resistance at 0℃ is 100Ω (Pt100), with insulation resistance exceeding 100MΩ at room temperature. The 1Cr18Ni9Ti stainless steel housing withstands mechanical shock and medium corrosion. Minimum insertion depth should exceed 15 times protector diameter for accurate measurement. High-temperature resistant wires ensure long-term operational stability.3925
服務支持（中英文）
制造商提供完整的技術文檔和選型指導，可根據用戶需求定制保護管長度（標準規格從50mm至500mm可選）。產品出廠前經過嚴格的老化測試和參數校準，確保批次一致性。對于特殊介質環境，可提供材質升級方案以延長使用壽命。Complete technical documentation and selection guidance are available, with customizable protector lengths (50-500mm standard options). All units undergo rigorous aging tests and parameter calibration to ensure batch consistency. Material upgrade solutions are offered for specific medium environments.41424
裝配式薄膜鉑熱電阻
WZP-621, WZP-631, WZP2-621, WZP2-631., WZP-621A, WZP2-621A, WZP-002 WZP-621A, WZP-631, WZP2-621, WZP2-621A, WZP2-631,, WZP-003, WZP-003A, WZP-010, WZP2-010, WZP-011, WZP2-011, WZC-010A, WZP-035S, WZC-001, WZC-200, WZP-260, WZP2-260, WZPM-267,WZP-269, WZP2-260, WZC-269, WZP-270, WZC-270, WZP-280, WZP-260, WZP2-260, WZP-269, WZP2-269, WZC-269, WZC-190, WZC-890J, WZP-892, WZP2-892, WZP2-3212A，WZP2-421B，SBWZ-2481/44SI，WRN-74S，WZPK-426S，WZP-3312A，WZPK2-326SA，WZP2-6312A，WZP-6312A，WZP2-24SA，WZP-24SA，WZP2-6212A，WZP-6212A，WZP-4312A，WZP-4212A，WZP2-3312A，WRNR-01，
概述
工業用薄膜鉑熱電阻作為新一代的溫度測量和調節傳感器，通常用來和顯示儀表等配套，以直接測量各種生產過程中-79℃～600℃范圍內液體，蒸汽和氣體介質及固定表面等溫度。 裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號。
結構原理

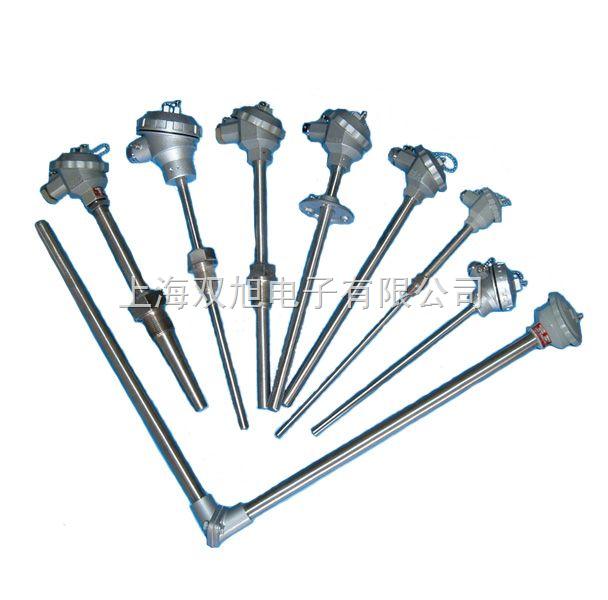

裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。
鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合，裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。
|
