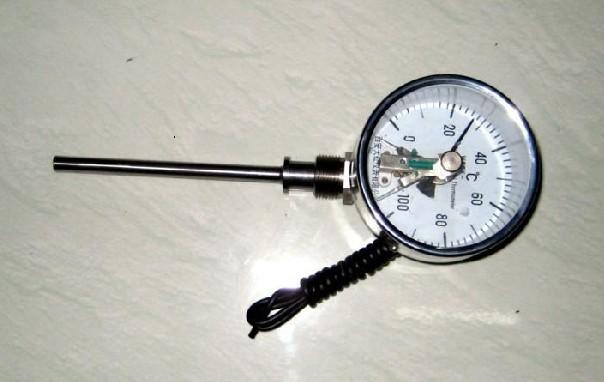

電接點雙金屬溫度計WZPK-305S 廠家
產品概述
電接點雙金屬溫度計WZPK-305S是一款專為工業現場溫度監測與控制設計的精密儀表，適用于液體、蒸汽及氣體介質的溫度測量，測溫范圍覆蓋-80℃至+500℃。該產品采用高品質雙金屬片作為感溫元件，通過溫度變化帶動機械觸點動作，實現自動報警或電源切斷功能，廣泛應用于石油、化工、電力、冶金等行業的溫度自動化管理。產品具有現場顯示直觀、結構堅固、響應迅速等特點，能適應復雜工況環境。129
核心特點
WZPK-305S采用一體化設計，表盤直徑可選100mm或60mm，支持軸向、徑向或萬向安裝形式，滿足不同場景需求。其機械觸點結構穩定可靠，可配置上下限報警模式，觸點最大負載為220VAC/0.7A或24VDC，適用于常規電氣控制系統。保護管材質選用1Cr18Ni9Ti不銹鋼或哈氏合金，耐腐蝕性強，插入長度可根據用戶需求定制。產品具備IP55防護等級，能在-25℃至+55℃環境溫度及≤85%濕度條件下穩定工作。5715
技術優勢
該溫度計通過雙金屬片的熱膨脹特性驅動指針和觸點機構，溫度變化時自動觸發電路動作，無需外部供電即可實現本地指示與遠程信號輸出雙重功能。其觸點動作誤差不超過示值誤差的1.5倍，切換差小且重復性?xún)?yōu)良，確�？刂凭�。內部可填充硅油以提升抗震性能，適用于有振動的設備環境。產品采用模塊化設計，維護時可單獨更換機芯而不中斷生產。111823
英文介紹（English Description）
The WZPK-305S Bimetallic Thermometer with Electrical Contact is designed for industrial temperature monitoring and control, capable of measuring liquids, steam, and gases within -80℃ to +500℃. Its bimetallic strip sensing element ensures precise mechanical contact activation for alarm or circuit interruption functions. The device features a robust stainless steel casing with optional 100mm/60mm dial sizes, supporting axial, radial, or adjustable mounting orientations.
Key functionalities include on-site temperature display, dual-range alarm settings (upper/lower limits), and contacts rated for 220VAC/0.7A or 24VDC loads. The protective tube is constructed with corrosion-resistant materials like 1Cr18Ni9Ti, adaptable to various insertion depths. With IP55 protection and operational stability in -25℃ to +55℃ environments, it suits demanding applications in petrochemical, power generation, and metallurgical sectors.
The thermometer leverages thermal expansion principles to drive pointer movement and contact switching, providing both local reading and remote signal output without external power. Its optimized mechanical design minimizes hysteresis and ensures consistent performance under vibration conditions, while modular construction allows easy maintenance. 41225
電接點雙金屬溫度計
WZPK-426U，WZPK-166U，WZPK-525U，WZPK-165U，WZPK-425U，WZPK-424U，WZPK-326U，WZPK-323U，WZPK-226U，WZPK-224U，WZPK-223U，WZPK-233U，WZPK-405U，WZPK-135U，WZPK-136U，WZP-104U，WZPK-333U，WZPK-103U，WZPK-336U，WZPK-263U，WZPK-335U，WZPK-363U，WZPK-465U，WZPK-464U，WZPK-266U，WZPK-565U，WZPK-276U，WZPK-375U，WZPK-476U，WZPK2-475SA，WZPK-474S，WZPK-133U，WZPK-473S，WZPK2-376SA，WZPK-506U，WZPK-504U，WZPK-505U，WZPK-374S，WZPK-375S，WZPK2-375SA，WZPK-376S，WZPK2-276SA，WZPK-276S，WZPK2-275SA，WZPK-503S，WZPK2-406SA，WZPK2-405SA，WZPK-406S，WZPK-4055，WZPK-404S，WZPK-304U，WZPK-206U，WZPK-205U，WZPK-203U，WZPK2-305SA，WZPK-306S，WZPK-305S，WZPK-303S，WZPK2-205SA，WZPK-26S，WZPK-205S，WZPK-204S，WZPK-203S，WZPK-106SA，WZP-430B，WZPK-2312U，WZPK2-176SA，WZPK2-175SA，WZPK-176S，WZPK-163S，WZPK2-466SA，WZPK2-465SA，WZPK-465S，WZPK2-366SA，WZPK2-365SA，WZPK-366S，WZPK-364S，WZPK-363S，WZPK2-266SA，WZPK-266S，WZPK-265S，WZPK-264S，WZP-166S，WZPK-263S，WZPK-165S
電接點雙金屬溫度計，WSSX-416，WSSX-406，WSSX-485，WSSX-415，WSSX-405，WSSX-484，WSSX-414，WSSX-404，WSSX-483，WSSX-413，WSSX-403，WSSX-482，WZPK-124U，WZPK-406U，WZPK-503U，WZP-3212U，WZP-270U，WRNN2-436，WRP-130，WRP2-130，WRP-131，WRP2-131，WRQ-130，WRQ2-130，WRQ-131，WRQ2-131，WRR-130，WRR2-130，WZPK-336SA，WZPK2-335SA，WZPK-236SA，WZPK2-235SA，WZPK-333S，WZPK-334S，WZPK-335S，WZPK-236S，WZPK-235S, WZPK-234S, WZPK-233S, WZPK2-136S, WZPK2-135SA, WZPK-136S, WZPK-135S, WZPK-134S, WRNR-01, WRER2-14, WRNR2-14, WRER-14, WRER2-12, WRNR2-12, WRER-12, WRNR-12, WZP2-6312A, WZP-6312A, WZP2-631, WRN-624, WRNR2-01, SBWR-4170/440D
應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽
和氣體介質溫度。
電接點雙金屬溫度計的特點：
• 現場顯示溫度，直觀方便；
• 具有自動切斷電源和報警功能；
• 安全可靠，使用壽命長；
• 多種結構形式，可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
主要技術參數
• 產品執行標準：JB/T8803-1998 GB3836-83
• 標度盤公稱直徑：100
• 精度等級：（1.0），1.5
• 熱響應時間：≤40S
• 防護等級：IP55
• 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
• 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
• 切換差：切換差應不超過基本誤差限的1.5倍。
• 切換重復性：切換重復性極限范圍不大于基本誤差限值的1/2。
|
