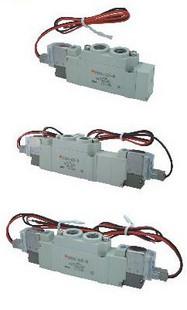

SY3120電磁閥/SY-3120
產品概述
SY3120電磁閥是一款由SMC公司生產的工業自動化控制元件，屬于SY3000系列五通電磁閥。該產品采用電磁控制技術，通過電磁鐵的磁場作用實現閥門的開啟和關閉，從而精準控制管道中流體介質的流動方向。作為氣動系統中的關鍵執行元件，SY3120廣泛應用于機械制造、電子設備、食品加工等領域，具有結構緊湊、響應迅速、操作簡便等特點。其設計兼顧功能性與耐用性，適合在清潔或中等環境要求的工況下穩定運行。15
技術特點
SY3120電磁閥采用先導閥與主閥集中排氣結構，有效減少油霧排放和噪聲污染。產品體積小巧但流體通量大，電磁頭行程短使得啟動電流小、發熱量低，功耗僅21mA（DC24V規格），可直接由PLC信號驅動。閥體采用耐腐蝕材質，表面經過特殊處理，支持螺紋連接或快換接頭安裝方式，提供DC24V/AC110V/220V等多種電壓規格選擇。工作壓力范圍為0.1-0.7MPa，最大空氣流量達300L/min，使用壽命可達5000萬次操作。101217
英文介紹（SY3120 Solenoid Valve）
The SY3120 is a 5-port solenoid valve from SMC s SY3000 series, serving as an interface between electronic controllers and pneumatic systems. With compact dimensions and high flow capacity, it features a short-stroke electromagnetic coil that minimizes power consumption (21mA at DC24V). The valve operates within 0.1-0.7MPa pressure range, delivering up to 300L/min airflow capacity. Its innovative pilot valve structure enhances reliability, achieving 50 million operation cycles. Available in M5 threaded or quick-connect configurations, the valve body undergoes anti-corrosion treatment for durability in industrial environments. Typical applications include robotic arms, assembly lines, and packaging machinery where precise fluid direction control is required. The design incorporates centralized exhaust ports to reduce oil mist emission and operational noise.5812
應用場景
該電磁閥適用于自動化生產線中的氣動控制單元，如汽車制造中的焊接機器人噴漆設備控制、食品行業的灌裝機氣流調節、電子行業的精密元件裝配等場景。其快速響應特性（響應時間＜20ms）能滿足高速高頻動作需求，柔和的白色外觀設計易于融入現代工業設備。特殊密封結構使其在無潤滑油環境下仍能保持穩定性能，但需配合過濾器使用以確保空氣潔凈度。產品支持單體安裝或通過匯流板組成閥島系統，便于集中控制。1513
使用注意事項
安裝時需保持閥體箭頭與介質流向一致，建議垂直向上安裝并避免水滴直接濺射。使用前應徹底清洗管道，建議在閥前加裝過濾器防止雜質進入。電源電壓需維持在額定值的±15%范圍內，長期停用時應進行清潔保養。對于重要工況可配置旁路裝置以便維護。環境溫度建議保持在-10℃至50℃之間，過高壓差或流量可能影響產品壽命。101217
簡單介紹
SY3120 電磁閥功率消耗 交流 0.5W/0.55W(帶指示燈) 直流 110V,1.1VA,220V,2.0VA
聯系電話: 021-63515606
SY3120電磁閥/SY-3120
SY3120 電磁閥
的詳細介紹
SY3120 電磁閥
| ■技術參數 |
|
共同規格
|
流體
|
空氣
|
|
環境及流體溫度
|
高50℃
|
|
*潤滑
|
不需要
|
|
手動操作
|
螺絲刀鎖定型
|
|
搞沖擊/震動能力
|
150G/30m/s2(8.3-2000Hz)
|
|
密封
|
防灰塵
|
*若需要潤滑請用透明1號油ISOVG32
電磁線圈規格
|
接電方式
|
直接出線式(G),L型插座式(L), DIN插座式(D)
|
|
*標準電壓
|
交流：110V，220V直流：12V，24V
|
|
容許電壓變動范圍
|
額定電壓的±10%
|
|
功率消耗
|
交流
|
0.5W/0.55W(帶指示燈)
|
|
直流
|
110V,1.1VA,220V,2.0VA
|
*另有非標準電壓可供選擇
|
型號
|
規格
|
|
位置數
|
電磁線圈
|
操作壓力范圍kgf/cm2(Mpa)
|
反應時間(毫秒)
|
高操作頻(次/秒)
|
接管口徑
|
有效斷面積mm2(Cv值)
|
重量
|
|
SSY5120-□△D-01
|
2
|
單線圈
|
0.15～0.7{1.5～7.1}
|
19或以下
|
5
|
注2)
1/8
|
9.18(0.51)
|
62
|
|
SSY5220-□△D-01
|
2
|
雙線圈
|
0.1～0.7{1～7.1}
|
18或以下
|
5
|
9.18(0.51)
|
77
|
|
SSY5320-□△D-01
|
3
|
雙(中央封閉)
|
0.2～0.7{2～7.1}
|
32或以下
|
3
|
7.38(0.41)
|
83
|
|
SSY5420-□△D-01
|
3
|
雙(中央排氣)
|
0.2～0.7{2～7.1}
|
32或以下
|
3
|
7.56(0.42)
|
83
|
|
SSY5520-□△D-01
|
3
|
雙(中央加壓)
|
0.2～0.7{2～7.1}
|
32或以下
|
3
|
10.62(0.59)
|
83
|
注1）□—代表使用電壓
3=110VAC
4=220VAC
5=24VDC
6=12VDC
△—代表接電方式
G=直接出線式(引線長300mm)
D=DIN插座式
L=L型插座式(引線長300mm)
DZ=DIN插座式帶有指示燈和過壓抑制器
LZ=L型插座帶有指示燈和過壓抑制器
訂貨舉例：
1)需要5通2位單線圈電磁閥，電壓：24VDC，直接出線式，口徑：Rc(PT)1/8,正確型號：SSY5120-5GD-01
2)需要5通2位雙線圈電磁閥，電壓：12VDC，L型插座式，帶有指示燈及過壓抑制器，口徑：φ6mm,正確型號：SSY5220-6LZD-C6
|
|
■外形尺寸
|
|
|
