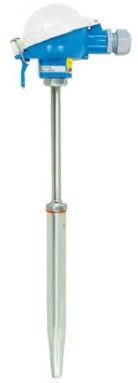

超臨界電站用熱電偶,WRCK-302
超臨界電站用熱電偶WRCK-302的產品概述
WRCK-302是一種專為超臨界電站設計的高性能熱電偶，適用于測量高溫高壓環境下的溫度參數。該產品采用特殊材質和結構設計，能夠穩定工作在0°C至1300°C的寬溫度范圍內，滿足超臨界電站機組對溫度監測的需求。其測量精度和可靠性使其成為電站運行中不可或缺的溫度監測組件。1219
產品結構與工作原理
WRCK-302熱電偶由熱電極、絕緣材料和保護套管等核心部件組成。當測量端與參比端存在溫差時，會產生熱電勢，通過配套顯示儀表即可讀取對應的溫度值。產品采用1Cr18Ni9Ti不銹鋼保護管，具有良好的耐高溫和耐腐蝕性能，能夠適應超臨界電站高達40Mpa的工作壓力和610℃的主蒸汽溫度環境。1121
技術特點與性能優勢
該熱電偶具有響應速度快、測量范圍廣等特點，其熱電動勢僅與導體材質及兩端溫差有關，與電極長度和直徑無關。產品提供單支和雙支兩種規格，置入長度可根據客戶需求定制50mm、100mm或150mm等選項。常溫絕緣電阻值符合行業要求，在15-35℃環境條件下測試電壓為直流500V時表現穩定。19
應用場景與配套服務
WRCK-302熱電偶主要應用于超臨界壓力機組的主蒸汽管道、再熱系統等關鍵部位的溫度監測。產品設計參考了國際先進經驗，同時結合國內電站實際運行需求進行優化，可為30萬、60萬千瓦等不同規模的發電機組提供配套支持。廠家可根據客戶具體要求提供專業技術咨詢和產品定制服務。416
產品可靠性說明
該熱電偶在設計和制造過程中充分考慮了超臨界工況下的特殊要求，通過嚴格的質量控制和性能測試確保產品可靠性。保護管采用優質不銹鋼材料制成，能承受高溫高壓環境下的機械應力和介質腐蝕。產品結構設計合理，安裝維護方便，有助于延長電站設備的使用壽命和提高運行安全性。610
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
