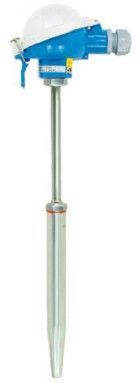

超臨界電站用熱電偶WREK-401
產品概述
WREK-401鎧裝熱電偶是一款專為工業測溫場景設計的溫度傳感器，尤其適合超臨界電站等高溫高壓環境下的溫度監測需求。該產品采用鎧裝結構設計，兼具柔韌性與耐用性，可直接測量0℃~1100℃范圍內的液體、蒸汽、氣體介質及固體表面溫度，能夠滿足電站機組主蒸汽管道等關鍵部位的高精度測溫要求。其核心工作原理基于塞貝克效應，通過兩種不同材質導體在溫差下產生的熱電動勢實現溫度信號轉換，測量精度高且響應迅速。725
結構與性能特點
產品由不銹鋼保護管、絕緣氧化鎂層及合金熱電偶絲經特殊工藝拉制而成，形成緊湊的鎧裝結構。這種設計使其具備優異的機械強度和耐壓性能，同時支持小半徑彎曲安裝，適應復雜工況的空間限制。熱響應時間快，能有效減少動態誤差，確保溫度數據的實時性。針對超臨界電站的特殊需求，WREK-401在材料選擇上優化了高溫抗氧化性，使其在610℃高溫及40MPa高壓環境下仍能穩定工作，兼具節能與環保效益。132027
技術參數與適配性
產品根據使用場景提供多種配置選擇：保護管直徑覆蓋Φ2mm至Φ8mm，滿足不同安裝孔位需求；單支或雙支型號可選，支持冗余測溫或多點監測；常規置入長度為50-150mm，特殊長度可定制。在絕緣性能方面，電極與套管間絕緣電阻值符合高溫高濕環境的嚴苛要求。該熱電偶可與顯示儀表、記錄儀及控制系統直接配套使用，其標準化接口設計便于快速集成到電站自動化監測體系中。1625
應用場景與服務保障
WREK-401特別適用于超臨界機組的主蒸汽溫度監測，通過中間再熱技術優化發電效率。產品在設計階段充分參考了電站運行實際需求，結構上采用防濺式接線盒與加固支架接口，有效避免振動導致的信號干擾。廠家提供專業技術支持，可根據用戶具體工況推薦適配型號，并對特殊安裝要求（如極端長度、異形保護管等）提供靈活的定制化解決方案。32427
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
