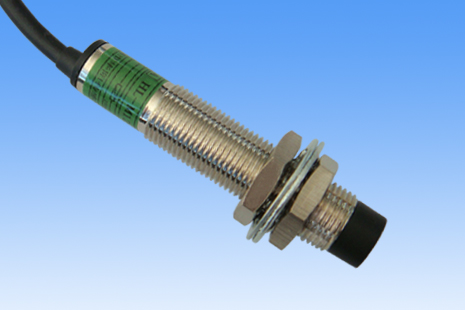

模擬，霍爾式接近開關NJK-5003C 廠家
霍爾式接近開關NJK-5003C 是一款性能卓越的傳感器，具有以下特點和優勢：
產品特點
-
高靈敏度與精準檢測：檢測距離為10mm ± 10%，設定距離為0-0.8mm，能夠精準地檢測到標準檢測物體φ18×2mm磁鐵，在復雜環境中也能保持穩定的檢測性能。
-
快速響應：響應頻率為1kHz，能夠快速地對檢測物體的變化做出反應，適合于需要高精度和快速控制的場合。
-
寬電壓適應性：直流型電源電壓范圍為DC12-24V（6-36V），脈動（P-P）10%以下，能夠在較寬的電壓范圍內穩定工作，減少了因電壓波動對設備性能的影響。
-
可靠保護：具備逆連接保護、浪涌吸收、負載短路保護等功能，有效防止了因誤操作或電路故障對傳感器造成的損壞，延長了產品的使用壽命。
-
環境適應性強：動作時和保存時的環境溫度范圍均為-30℃至+65℃，相對濕度范圍為35%至95%RH（不結冰、不結露），能夠在較為惡劣的環境下正常工作。
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作�；魻栭_(kāi)關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
|
